匯民防爆丨增安型防爆電氣設備中的輸電線鏈接

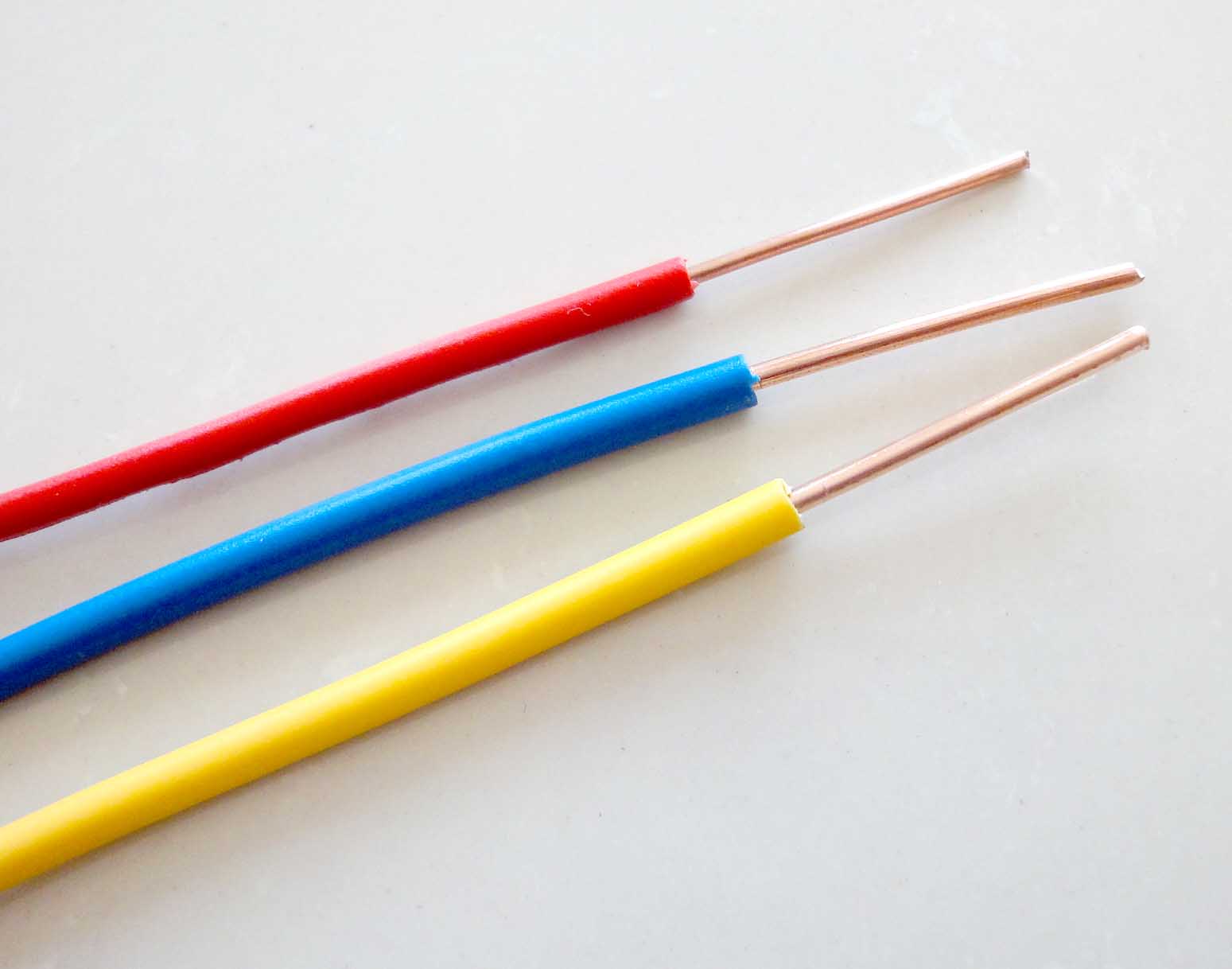

　　在增安型防爆電氣設備中，輸電線(電導體)聯接可以分成外界電纜線進到增安機殼內的聯接(通稱外界防爆電氣設備聯接)和增安機殼內部結構各防爆電氣設備電子器件間的防爆電氣設備聯接(通稱內部結構防爆電氣設備聯接)。無論是外界防爆電氣聯接或是內部結構防爆電氣聯接，正常情況下，都應當用銅芯電纜(輸電線)，由于銅芯電纜的沖擊韌性高，并且銅線的電阻也小，導電率性能好。

　　在開展外界防爆電氣設備聯接時，外界電纜線應當根據電纜線引進設備進到增安機殼內。電纜銅線在機殼內與聯接件(接線端子)開展防爆電氣設備聯接;聯接件的橫截面積應當足夠確認安全進過防爆電氣設備的額定電流。

　　在開展內部結構防爆電氣設備聯接時，全部聯接輸電線的布局和排序都務必繞開高溫構件、運動構件。假若聯接輸電線較為長，還需要給予固定不動。除此之外，內部結構聯接輸電線不可有中間連接頭。全部聯接電線與接線端子(如導電性螺栓)的聯接要穩固靠譜，不可在防爆電氣設備運作環節中產生松脫，乃至輸電線從相接處滑脫。因此，可以采取下列的連接方式。

　　地栓-螺帽式卡緊聯接

　　當選用螺栓-螺帽式卡緊聯接時，輸電線的銅線應當根據布線頭(“O”形接線頭，不可應用“U”形布線頭)套在接線端子上，用螺帽卡緊。銅線與布線頭應當選用冷壓壓合聯接。銅線還可以盤圈系結后經電焊焊接并防傾斜處理，與“O”形布線頭具備相同的實際效果。

　　在螺栓-螺帽式卡緊聯接時，導電性螺栓(接線端子)務必是銅制的，這也是眾所周知的。與此同時，螺帽和密封圈也一定要是銅制的，尤其是在經過大電流的情形下。除此之外，這類聯接還需要具備避免螺帽松脫的緊固措施(比如，選用鋼制螺帽卡緊銅制螺帽，或其它的等效對策)，并且，在聯接輸電線的導電性螺栓不可產生旋轉。

　　在具體工業生產使用中經常發覺，在螺栓-螺帽式卡緊聯接時，只是選用鋼制密封圈(平墊、彈簧墊圈)和鋼制螺帽卡緊，非常容易造成相接處的電阻值擴大，在經過電流，尤其是大電流時，這時發燙嚴重，發生了“風險溫度”，燒毀鄰近的絕緣層。多次產生這樣的狀況，是十分危險的事情。

　　壓板式卡緊聯接

　　當選用壓板式卡緊聯接時，大家可以選用以下所顯示的構造。這類構造適用于電流量比較大的狀況。在這類壓板式卡緊結構中，用以卡緊壓板的螺絲或螺栓務必配備彈簧墊圈;它是一種十分關鍵的避免松脫的措施。并且，在這類聯接中，當電纜線銅線是環形時，與銅線觸碰的有關零件應當具備適度的傾斜度，例如，壓板、電纜銅線和載流電導體。適度的傾斜度可以使有關零件與電線銅線保持良好的觸碰總面積，減少回路電阻，減少觸碰溫度。

　　別的方法聯接

　　在增安型防爆電氣設備內，除選用以上的輸電線接口方式外，還能夠采用例如插接式聯接、焊接式連接這樣的等效接口方式開展輸電線聯接。

　　①當選用插接式聯接時，這樣的接插件務必具備卡緊組織。插接聯接，例如，插座插頭式的插接聯接，經常用以電氣設備內部結構輸電線的聯接。它的卡緊組織確認了插接聯接不容易在電氣設備運轉環節中產生松動和滑脫。

　　②當選用插式聯接時，可以應用具備合理緊固對策的接線端子排。當電導體插進接線端子排時，端子排務必具備避免電導體拔出來的止動對策。在這類聯接中，不允許用沒有合理緊固對策的接線端子排。比如，一些接線端子排，只是寄希望于壓擠銅線的緊定螺釘做為緊固對策，不可以視作合理的緊固對策，不可用這類聯接。由于，在環境要素的效果下，螺絲與絕緣層件的相互配合將有可能發生不便，不能夠確認這類聯接持續保持正常。

　　③當選用焊接式聯接時，可以用鉤焊方式。這類辦法一般適用電氣設備內部輸電線的聯接。要時，在焊接處輸電線應當給予固定不動，防止電焊焊接點承擔多余的拉力。

　　在運用這些方式聯接時，很重要的是避免焊點“脫焊”。脫焊不但給電源電路運作導致不便，且還將會在長期通電狀況下造成無法容忍的高溫。

　　此外，大家還可以選用別的等效的銜接方式，可是，聯接一定安全可信賴。全部這種規定全是為了確認相接處具備一個安全的防爆電氣設備觸碰。倘若回路電阻大得話，相接處的溫度便會上升，相接處有可能變成一個“風險溫度”引燃源;萬一聯接發生了松脫，乃至輸電線從相接處滑脫，相接處就很有可能造成防爆電氣設備釋放電火花。
