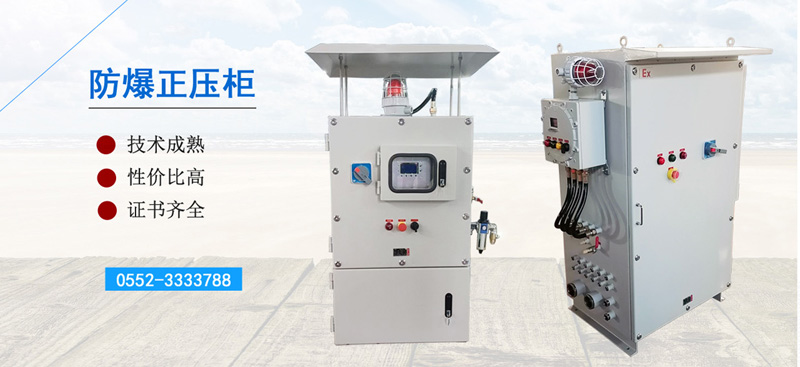

防爆正壓柜原理配置適用范圍及分類

防爆正壓柜原理配置適用范圍及分類

原理：防爆正壓柜的防爆原理是采用保護性氣體作為介質，阻止外部易燃易爆氣體、粉塵進入正壓腔內，將可能產生的火花、電弧和危險高溫置于保護性氣體的之中，從而達到防爆的目的。

配置：壓力傳感系統、報警系統、自控系統、布氣系統、配電系統、聯鎖斷電系統等。

適用范圍：1區、2區危險場所。適用于IIA、IIB、IIC類，溫度組別為T1-T4的爆炸性氣體環境。

在以下三種情況比較適合選用正壓柜的。

1.柜內裝有大功率電氣，比如變頻器、軟啟動器的時候，隔爆型電氣是密封的，不允許空氣流動，而這時對于變頻器等的散熱則無法解決，會影響變頻器的使用壽命，誘發產生故障，無法正常運行等。此時建議用正壓柜，因為正壓柜內氣體流動可以帶走電氣元件產生的熱量，在防爆的同時起到通風降溫的作用。

2. 柜內元件過多，體積過大，隔爆型電氣不好操作時，可以選擇正壓柜。

3. 柜內電氣元件價格昂貴，可以選擇正壓型，因為隔爆型允許爆炸，只是把爆炸控制在內部，不會延伸到周圍易燃易爆環境，而正壓型則不會發生爆炸。

按防爆等級，正壓柜可以劃分為PX、PY、PZ型，按照結構可以分為柜式，箱式，琴臺式。按照供氣方式可以分為補償型和通風型。補充型間斷性供氣，通風型連續性供氣。通風型更有利于內部電氣散熱。

PX型正壓

將正壓殼內的危險分類從1區降到非危險區的正壓保護。

PY型正壓

將正壓柜內的危險分類從1區降到2區的正壓保護。

PZ型正壓

將正壓殼內的危險分類從2區降到非危險的正壓保護。

PX型正壓設置換氣連鎖，達到規定的換氣時間和換氣量后，確認把易燃易爆氣體吹掃出去才能上電。同時氣壓低于50Pa時，自動斷電。（1區必須要聯鎖斷電，2區可以不聯鎖斷電）。PX型正壓防爆柜更安全智能，可用于1區，有自動換氣、補氣、高壓報警(并泄壓)、欠壓報警、低壓聯鎖斷電、換氣聯鎖斷電等系列功能。
